Histogram valg oppsett

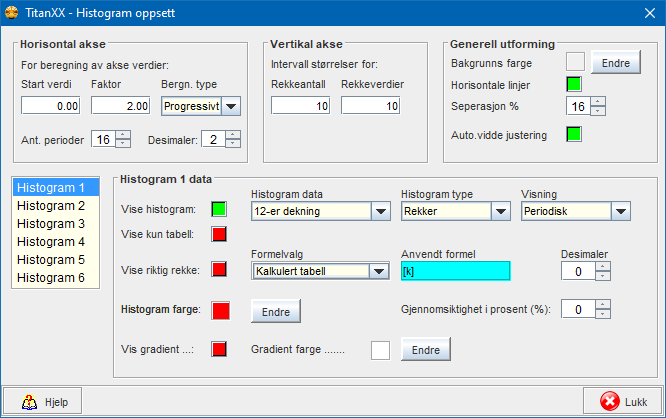

• Dialogen nedenfor oppnår du ved å trykker på knappen i histogram dialogen eller velge fra menyen i histogram dialogen Histogram -> Endre histogrammer.
• Dialogen viser oppsett og valg av histogrammer.



Horisontal akse

• Alle horisontale akse-verdier er alltid Rekkeverdier.
• De horisontale akse verdiene kan velges enten å være progresive eller linære. Man kan sette en start verdi og en faktor for økningen i verdi.
  Ved progressive verdier vil økningen fra aksepunkt til aksepunkt bli verdi*faktor.
  Ved linære verdier vil økningen fra aksepunkt til aksepunkt bli verdi+faktor.
• Det er mulig å velge fra 6 til 35 perioder/intervaller, mens det normale er satt til 16.
• I tabellene for aksen kan verdiene angis med 0 til 6 desimaler, mens det normale er satt til 2.

Vertikal akse

• Man kan ha maksimalt 3 forskjellige vertikale akse verdier alt etter hva data man har valgt for histogrammene. Dette beregnes automatisk.
  De mulige verdi typene er:
  1. Rekkeantall
  2. Rekkeverdier
  3. Prosenter
• Det vil alltid være 10 vertikale verdi angivelser.
• Vertikale akse verdier er linære og økningen fra verdi til verdi beregnes normalt utav de histogrammene som er valgt.
  Du kan overstyre dette for rekkeantall og rekkeverdier, mens prosenter vil alltid vise maksimalt 100%, d.v.s 10% økning fra intervall til intervall.

Generell utforming

• Du har muligheten til å velge bakgrunns farge i histogramet.
• Man kan velge å vise de horisontale linjene for hver vertikal intervall verdi.
• Seperasjon mellom histogrammene kan settes fra 12% til 24%, mens det normale er satt til 16%. En lav % gir god fremstilling for valg av mange histogrammer, mens en høy % gir god fremstilling for valg av få histogrammer.
• Når man endrer antall perioder kan histogrammet i vidde bli for-stort eller for-lite. Dette kan man riktignok endre på manuelt, men ved å sette "Auto. vidde justering" på (grønn) vil dette endre vidden på dialog vinduet automatisk basert på antall perioder(intervaller) som er angitt.

Histogrammene

• Man kan velge å vise 6 forskjellige histogrammer/tabeller.
  For å vise et valgt histogram må knapp etter "Vise histogram" settes til grønn.
  Ønsker du kun å vise tabell uten histogram må knapp etter "Vise kun tabell" settes til grønn.
  Alle histogrammene navngis som Histogram 1 til Histogram 6 og med kortnavnet H1 til H6 som blir vist i tabellene til histogrammene.
• Det finnes 26 forskjellige valg av data som kan vises i histogrammene:

  Histogram data	Anmerkninger
  12-er dekning	Vil vise rekker med 12 rette dekning fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt.
  Min.>=11-ere	Vil vise rekker med minimum antall 11 rette eller bedre dekning fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt.
  Min.>=10-ere	Vil vise rekker med minimum antall 10 rette eller bedre dekning fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt.
  Maks.>=11-ere	Vil vise rekker med maksimum antall 11 rette eller bedre dekning fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt.
  Maks.>=10-ere	Vil vise rekker med maksimum antall 10 rette eller bedre dekning fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt.
  Utvalget	Vil vise rekker innen utvalget for eksisterende kalkulert prosent tabell fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt. Utvalget er alle rekkene som er mulig å generere ved bruk av kalkulert prosent tabell (KPT). Det er her normalt å velge formel : Kalkulerte tabell.
  Tabell X	Hvor X kan være 1 til 20. Vil vise rekker innen prosent angivelse i tabell X fordelt på rekkeverdi-intervaller med den histogram type (se nedenfor) som er valgt. Det vil være normalt å velge formel som angir tabell X for rekkeverdi beregning til angitt tabell X, men det er likevel et åpent valg.

• Det finnes 2 forskjellige histogram typer som hver kan vises på 7 forskjellige måter (se nedenfor):

  Histogram type	Anmerkninger
  Rekker	Denne velges dersom det er interessant å vise rekker periodisk i et visnings valg gitt nedenfor.
  Rekkeverdier	Denne velges dersom det er interessant å vise rekkerverdier periodisk i et visnings valg gitt nedenfor.

• For hver histogram type kan det vises 7 forskjellige alternativer for valgt histogram data:

  Visning	Anmerkninger
  Periodisk	Valgt Histogram type vises som periodisk verdier for hvert intervall.
  Relativ %	Valgt Histogram type vises som prosentvis dekning relativt til utvalget innenfor hvert intervall.
  Total %	Valgt Histogram type vises som en prosentvis dekning for hvert intervall i relasjon til det totale utvalget.
  Akkumulert	Valgt Histogram type vises som akkumulert verdier for hver økning i intervall.
  Rekker akkum.%	Valgt Histogram type vises som akkumulert prosent verdier for hver økning i intervall.
  Rest	Valgt Histogram type vises som resterende verdier for hver økning i intervall.
  Rest %	Valgt Histogram type vises som resterende prosent verdier for hver økning i intervall.

  Eksempel:
  Hvis du har valgt "Min.>=11-ere", "Rekker" og "Relativ %" så vil histogrammet vise den prosentvis dekning av 11-rette eller bedre innenfor hvert intervall som vises i histogrammet.
• For alle histogrammene kan verdiene i tabellene angis med 0-6 desimaler. Ved histogram type valg settes desimal antall til 1 med unntak av rekke valg og visningen er periodisk, akkumulerte eller rest hvor desimal antallet settes til 0.
• Ved valg av "Vise riktig rekke" vil denne bli tegnet med sin rekkeverdi som en loddrett strek i samme farge som histogrammet. Posisjonen for denne streken vil være den samme så lenge alle histogrammene vises gjennom samme formel for beregning av rekkeverdier.
• For alle histogrammene kan man velge formel man ønsker å bruke for beregning av rekkeverdier.
  Dobbel taster du på formel feltet får du opp dialogen for formler og kan endre den om du ønsker.
• Alle histogrammene kan vises med en valgt farge. Fargen kan også vises med gjennomsiktighet i prosent.
• Histogrammene kan velges å bli vist med en gradient farge. Knapp for dette må da settes til grønn og deretter kan man velge gradient farge.
